Tornillería para metales

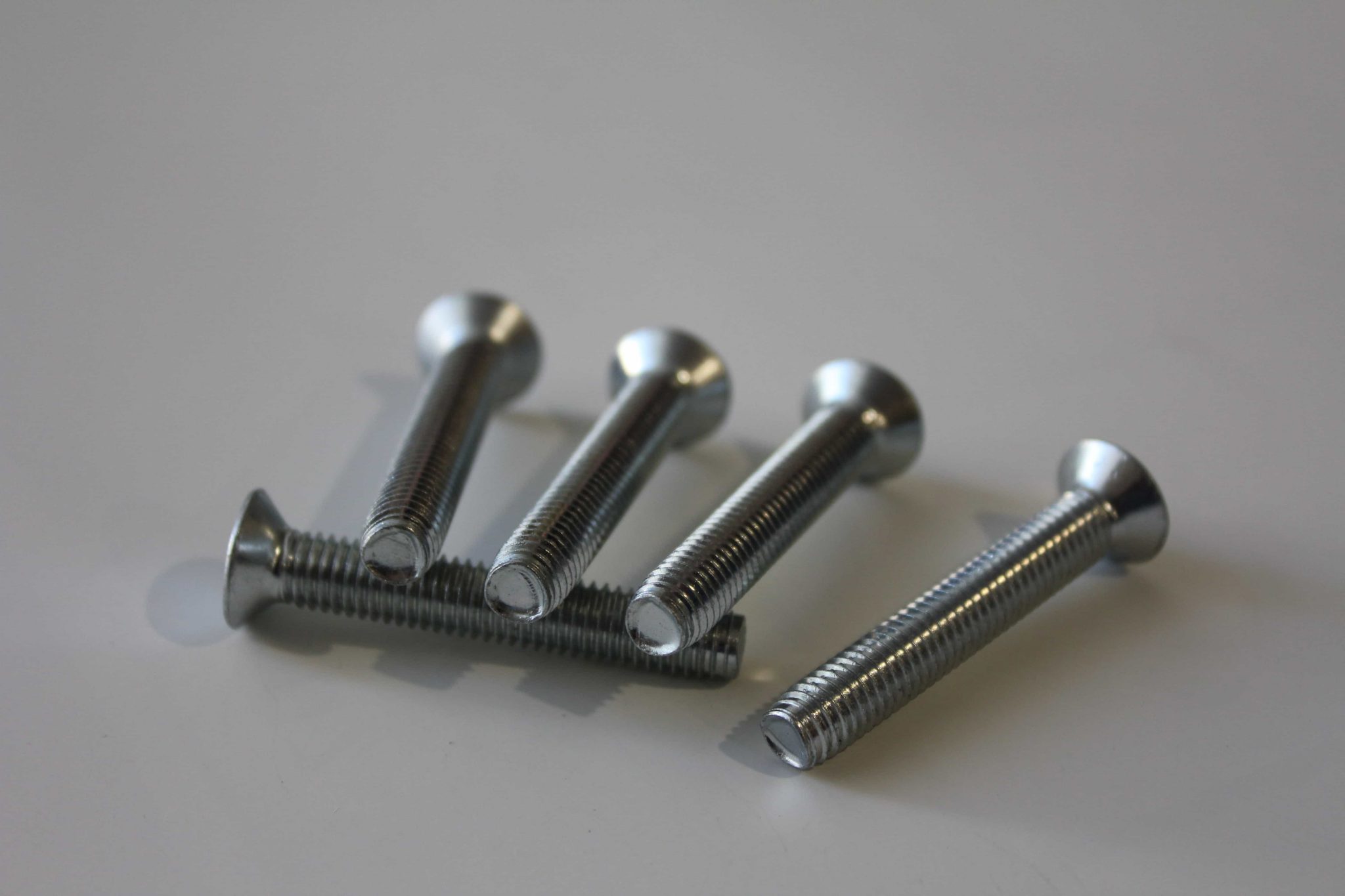

Nuestra empresa comercializa tornillos autorroscantes trilobulares Tap-Fix® en formas métricas y unificadas. Los tornillos métricos Tap-Fix® se ofrecen según la norma DIN 7500 con rosca estándar DIN965, DIN912 y DIN7985 y los tornillos Unified Tap-Fix® se fabrican conforme a ANSI B18.6.4.

  • Tamaños: Métrico M2 – M10 x 4 – 50. UNF 2.56 – 1/4 «-20 x 3/16 – 2»
  • Acabados: zincado plata (CR3), INOX A2 y en zincado negro
  • Mortajas: Pozidrive (Z), T-Drive (Torx), Hexagonal
  • Tipo de cabeza: alomada, avellanada, hexagonal arandela, cilíndrica
Los tornillos autoroscantes trilobulares se  utilizan para crear una rosca fuerte y uniforme dentro de un agujero durante el proceso de atornillado.

La forma trilobular del cuerpo del tornillo es su principal característica. Esta forma, parecida a la de un macho de roscar, permite concentrar el esfuerzo de roscado en sólo tres puntos, reduciendo de esta forma la fricción que se crea durante la formación de la rosca hembra.

  • Ahorro de costes por reducción de operaciones: los tornillos trilobulares conforman su propia rosca por laminación durante el atornillado, suprimiendo las operaciones de roscado, y ahorrando en machos, así como en el control de herramientas y de roscas interiores.
  • Mayor resistencia al aflojado del tornillo por vibraciones: la rosca se elabora de forma plástica de manera que se elimina el juego entre el tornillo y la rosca hembra. Así, el tornillo tiene un mayor autofrenado y hace innecesaria la colocación de elementos de seguridad, como podrían ser, arandelas dentadas, arandelas grower, tuercas autoblocantes, etc.
  • Roscado sin virutas: La rosca se conforma por laminación y sin arranque de virutas. De esta forma, se elimina la limpieza de agujeros ciegos, necesaria en los tornillos de rosca cortante.
  • Elimina la posibilidad de dañar las roscas por un alineamiento defectuoso entre tornillo y tuerca: no puede existir un encaramiento defectuoso entre los filetes del tornillo y los de la tuerca, simplemente porque la rosca de la tuerca es creada por el propio tornillo.
  • Gran resistencia a la rotura del ensamblaje por torsión o tracción: debido a la formación de la rosca durante el atornillado, la unión entre el tornillo y la tuerca es idónea, lo que produce un ensamblaje de alto rendimiento en el par de rotura y en la resistencia al arranque.

RUIZ SYSTEMS le ofrece diferentes soluciones para el ensamblaje sobre acero, aluminio, magnesio y demás aleaciones ligeras. La solución óptima dependerá del diseño de la pieza, de los requerimientos mecánicos de la aplicación y los parámetros de instalación.

Nuestros ingenieros de aplicaciones le ayudarán en la selección de la mejor solución para sus ensamblajes. Para ello, ponemos a su disposición nuestros laboratorios, en los que realizamos las pruebas correspondientes con el objetivo de determinar el tipo de rosca que mejor se ajusta a las necesidades de su aplicación.

Reducción costes de ensamblaje

Los tornillos de rosca trilobular, eliminan las operaciones de roscado y los costes asociados de:

Costes directos e indirectos de mano de obra.

Lubricantes de roscado.

Preparación.

Limpieza de aceites y virutas.

Inspección, pérdida o reparación de las uniones roscadas.

Los tornillos autorroscantes tienen un precio de compra mas caros que los correspondientes tornillos con roscas métricas. Sin embargo, el coste de las operaciones previas de ensamblaje representan mas del 70% de ahorro, el tiempo requerido para el ensamblaje es 5 veces inferior, lo que conlleva a un incremento de la productividad y además se mejoran las propiedades mecánicas de todo el proceso.
